4 huilun litteä päätyjyrsintä

Käsitellyt materiaalit	Valurauta Nodulaarinen valurauta		Hiiliteräs, seosteräs ~750N/mm²		Hiiliteräs, seosteräs ~30HRC		Esikarkaistu teräs, karkaistu ja karkaistu teräs ~40HRC		Ruostumaton teräs		Esikarkaistu teräs, karkaistu ja karkaistu teräs ~50HRC
Halkaisija (mm)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

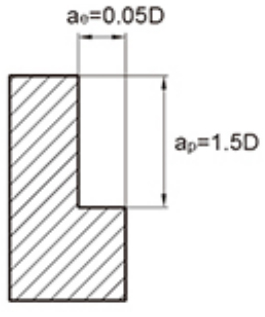

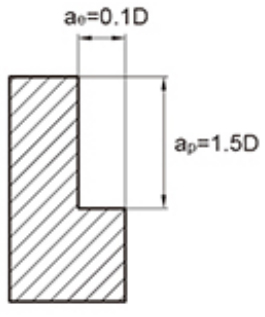

Suurin leikkaussyvyys
									Työkalun halkaisija	Leikkaussyvyys ap
									∅1	0,15D
									∅3	0.3D

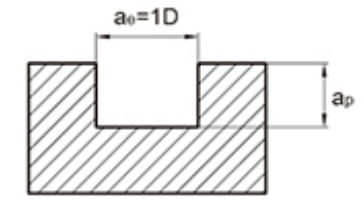

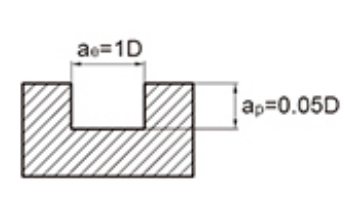

Yllä oleva taulukko näyttää vakioarvot sivujyrsinnässä. Kun leikkaat uria työkalulla, nopeuden tulee olla 50 % ~ 70 % yllä olevasta taulukosta ja syöttönopeuden tulee olla 40 % ~ 60 % vakioarvona.
2. Käytä erittäin tarkkoja työstökoneita ja työkalunpitimiä.
3. Käytä ilmajäähdytys- tai leikkausnestettä, joka ei todennäköisesti tuota savua.
4. Sivujyrsinnässä on suositeltavaa käyttää sarjajyrsintä.
Kun työstökoneen ja työkappaleen asennuksen jäykkyys on huono, saattaa esiintyä tärinää ja epänormaalia ääntä. Tässä tapauksessa yllä olevan taulukon nopeutta ja syöttönopeutta tulee pienentää vuositasolla.
6. Minimoi työkalun ulkoneman pituus niin paljon kuin mahdollista ilman häiriöitä.

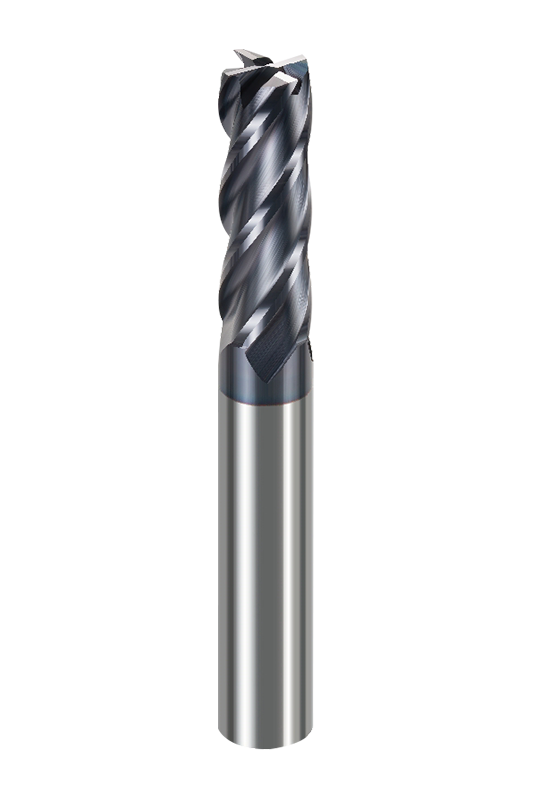

NNC-4T 4 Flute -tasapääjyrsimet ovat halkaisijaltaan erilaisia ​​1 mm:stä 20 mm:iin, ja ne voidaan sovittaa eri terien pituuksiin ja kokonaispituuksiin, mikä auttaa prosessoijia käyttämään sitä joustavasti erilaisissa tilanteissa, kuten kapeissa tiloissa tai suurilla leikkauspinnoilla. Yhdistelemällä eri kokoisia ratkaisuja saadaan aikaan hyvä tasapaino käsittelytehokkuuden ja pintakäsittelyn välillä, joka soveltuu erilaisiin tuotantotarpeisiin.

Siinä on nelihuiluinen litteä pää, jossa on 35° kierrekulma. Työkalun kallistuskulma ja takakulma on optimoitu huolellisesti vähentämään tehokkaasti leikkausvastusta. Sillä on laajempi yleissuorituskyky, tasainen leikkuureunan jakautuminen, ja se voi ylläpitää alhaisempaa tärinää ja tasaisempaa lastunpoistoa leikkauksen aikana ja varmistaa samalla vakaan leikkaussuorituskyvyn nopean käsittelyn aikana.

Valmistuksen suhteen NNC-4T-uurteiset litteät päätyjyrsimet käyttävät erittäin tarkkaa CNC-hiomatekniikkaa terävien reunojen ja tiukasti valvottujen mittatoleranssien varmistamiseksi. Pintapinnoitteessa on käytetty uusinta kromi-alumiini-komposiittipinnoitetta, jolla on erinomainen korkeiden lämpötilojen kovuus ja hapettumiskestävyys, mikä pidentää työkalun käyttöikää ja parantaa käsitellyn pinnan laatua.

Tämä jyrsin soveltuu erilaisten materiaalien, kuten hiiliteräksen, seosteräksen, muottiteräksen, ruostumattoman teräksen ja valuraudan käsittelyyn, erityisesti työkappaleille, joiden kovuus on enintään 45 HRC.
