Tehokkaat 2 huilun kuulakärkipääjyrsimet

Käsitellyt materiaalit	Esikarkaistu teräs 40-50 HRC				Karkaistu teräs 50-60 HRC				Karkaistu teräs 60-68 HRC
Pallon sään säde (mm)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	a p (mm)	a e (mm)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	a p (mm)	a e (mm)	Pyörimisnopeus (min -1 )	Syöttönopeus (mm/min)	a p (mm)	a e (mm)
R0.5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Suurin leikkaussyvyys

1. Käytä erittäin tarkkoja ja jäykköitä laitteita ja kalusteita.
2. Kun työstökoneen ja työkappaleen asennuksen jäykkyys on huono, saattaa esiintyä tärinää ja epänormaalia ääntä. Tässä tapauksessa yllä olevan taulukon nopeutta ja syöttönopeutta tulee pienentää vuositasolla.
3. Käytä ilmajäähdytystä tai MQL-jäähdytystä (vähimmäismäärä öljysumujäähdytystä).
4. Sivujyrsinnässä on suositeltavaa käyttää sarjajyrsintä.
5. Minimoi työkalun jousituksen pituus niin paljon kuin mahdollista ilman häiriöitä.

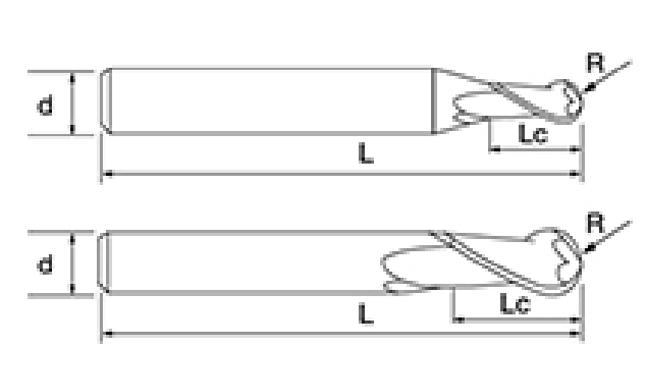

NNH-2B:n korkean suorituskyvyn 2-uurteinen kuulakärkijyrsinsarja on saatavana useilla eri ominaisuuksilla, joiden halkaisija vaihtelee 1–20 mm. Tämän joustavuuden ansiosta käyttäjät voivat valita sopivimman työkalun koneistusvaatimuksiinsa, olipa kyseessä sitten hienokaiverrus tai syväontelojyrsintä. Jokainen muunnelma on optimoitu huolellisesti sen huilun pituuden ja kokonaismittojen kanssa tarkkuuden ja tehokkuuden varmistamiseksi monissa sovelluksissa.

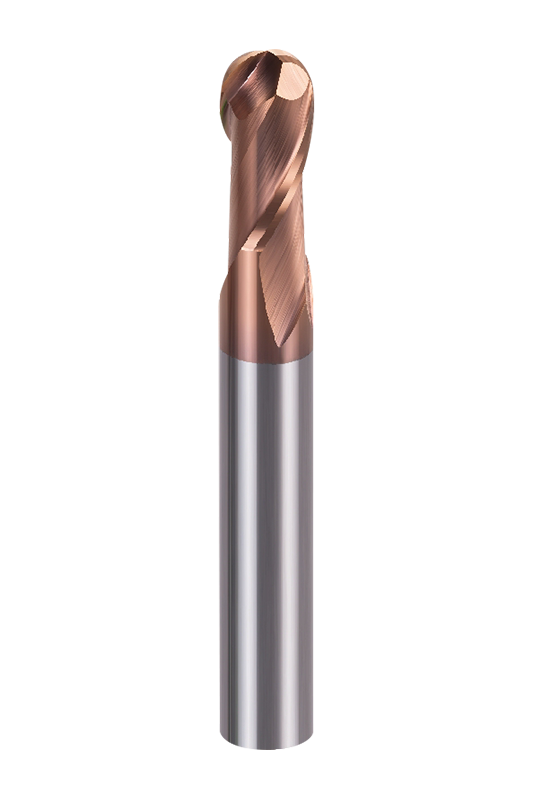

Tämä kuulakärkigeometrialla suunniteltu päätyjyrsin tarjoaa tasaisemman siirtymän 3D-pintakoneistukseen verrattuna tasakärkisiin jyrsimiin. Tämä muoto auttaa vähentämään leikkausvastusta ja parantamaan työkalun vakautta. 30°:n kierrekulma parantaa lastunpoistoa ja minimoi samalla tärinän, mikä varmistaa vakaan koneistuksen. Lisäksi 2-urarakenne mahdollistaa paremman lastunpoiston nopeassa koneistuksessa, mikä tekee siitä ihanteellisen tehokkaaseen materiaalin poistoon.

Tämä tuote käyttää edistynyttä AlTiSiN-pinnoitusteknologiaa, joka on yhdistetty substraatin kanssa, jossa on erittäin hienojakoisia hiukkasia (0,4 μm). Tämä parantaa merkittävästi kulumisen ja lämmönkestävyyttä, mikä mahdollistaa työkalun suorituskyvyn säilyttämisen myös erittäin kovissa koneistussovelluksissa. NNH-2B-pääjyrsimet on valmistettu erittäin kovasta kovametallista ja ne on hiottu tarkasti terävien leikkausreunojen saamiseksi, mikä voi vähentää leikkausvoimia ja parantaa koneistustarkkuutta.

NNH-2B-sarja sopii monenlaisille materiaaleille ja toimii hyvin nopeissa ja kovissa sovelluksissa. Se toimii erittäin hyvin karkaistun teräksen, työkaluteräksen ja ruostumattoman teräksen työstyksessä 55 HRC asti. Lisäksi se on myös erittäin tehokas ei-rautametallien, kuten kupariseosten, tarkkuustyöstössä.
