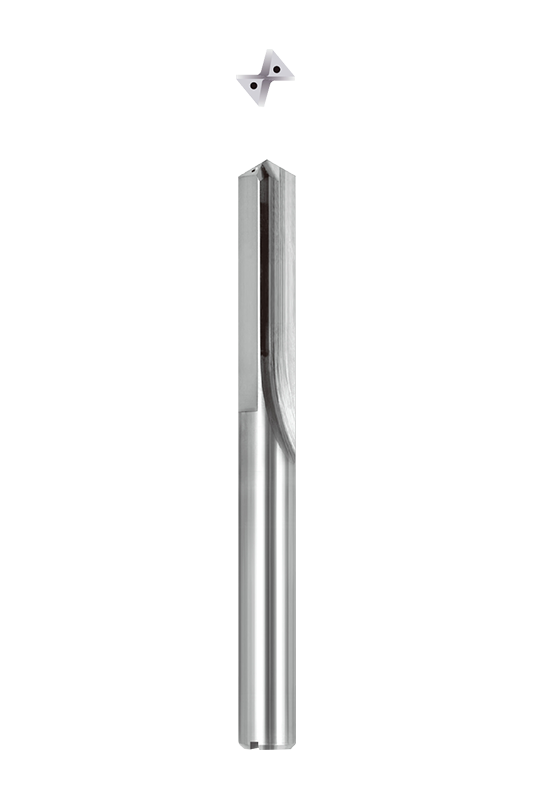

NNZZ-sarjan suoraurapora (ulkoinen jäähdytystyyppi) (5D)
| Käsitellyt materiaalit | Valurauta | Nodulaarinen valurauta | Pii-alumiiniseos | Lämmönkestävä metalliseos |
| Si≤10 % | Si > 10 % |
| Leikkausnopeus | 60-120 m/min | 50-100 m/min | 100-200m/min | 80-160 m/min | 120-220 m/min |
Halkaisija
(mm) | Pyörimisnopeus
(min -1 ) | Syöttönopeus
(mm/r) | Pyörimisnopeus
(min -1 ) | Syöttönopeus
(mm/r) | Pyörimisnopeus
(min -1 ) | Syöttönopeus
(mm/r) | Pyörimisnopeus
(min -1 ) | Syöttönopeus
(mm/r) | Pyörimisnopeus
(min -1 ) | Syöttönopeus
(mm/r) |
| 4 | 7000 | 0,10-0,15 | 5600 | 0,10-0,15 | 11000 | 0,12-0,20 | 9600 | 0,12-0,20 | 12000 | 0,12-0,20 |
| 5 | 5700 | 0,12-0,18 | 4500 | 0,12-0,18 | 9000 | 0,14-0,26 | 7600 | 0,14-0,26 | 10000 | 0,14-0,26 |
| 6 | 4700 | 0,14-0,20 | 3700 | 0,14-0,20 | 7400 | 0,16-0,28 | 6400 | 0,16-0,28 | 8500 | 0,16-0,28 |
| 8 | 3600 | 0,16-0,24 | 2800 | 0,16-0,24 | 5500 | 0,18-0,30 | 4800 | 0,18-0,30 | 6400 | 0,18-0,30 |
| 10 | 2800 | 0,18-0,27 | 2200 | 0,18-0,27 | 4500 | 0,20-0,32 | 3800 | 0,20-0,32 | 5000 | 0,20-0,32 |
| 12 | 2400 | 0,20-0,30 | 1900 | 0,20-0,30 | 3700 | 0,24-0,36 | 3200 | 0,24-0,36 | 4200 | 0,24-0,36 |
| 14 | 2100 | 0,22-0,35 | 1600 | 0,22-0,35 | 3200 | 0,28-0,44 | 2700 | 0,28-0,44 | 3600 | 0,28-0,44 |
| 16 | 1800 | 0,25-0,36 | 1400 | 0,25-0,36 | 2800 | 0,30-0,48 | 2400 | 0,30-0,48 | 3200 | 0,30-0,48 |
| 18 | 1600 | 0,28-0,38 | 1200 | 0,28-0,38 | 2500 | 0,34-0,52 | 2100 | 0,34-0,52 | 3000 | 0,34-0,52 |
| 20 | 1400 | 0,30-0,40 | 1100 | 0,30-0,40 | 2300 | 0,40-0,63 | 1900 | 0,40-0,63 | 2500 | 0,40-0,63 |
1. Kun käytät tätä työkalua ensimmäistä kertaa, testaa leikkaus 90 %:lla leikkausnopeudesta tai 85 %:lla syöttönopeudesta yllä olevien tietojen mukaan. Kun leikkausolosuhteet ovat vakaat, lisää leikkausnopeutta ja syöttönopeutta yksitellen.
2. Tämä vakioleikkausolotaulukko soveltuu vesiliukoisille leikkausnesteille.
3. Kun asennat leikkuutyökalua, käytä virheetöntä ja puhdasta istukkaa ja säädä poranterän säteittäinen ulostulo 0,02 mm:n sisällä.
4. Tämän taulukon leikkausehdot koskevat tilanteita, joissa reiän syvyys on alle 5D.
NNZZ-suorauraporakoneessa on ainutlaatuinen suora urarakenne, joka varmistaa poikkeuksellisen vakauden ja tehokkaan lastunpoiston vaativiin koneistussovelluksiin. Tämä rakenne parantaa työkalun jäykkyyttä ja takaa tarkan asennon porauksen aikana ja optimoi lastun virtauksen tukkeutumisriskin vähentämiseksi. Se soveltuu erityisesti sovelluksiin, joissa vaaditaan suurta mittatarkkuutta ja erinomaista pinnanlaatua.
Ensiluokkaisista materiaaleista valmistettu ja edistyneellä tarkkuushiomatekniikalla valmistettu pora osoittaa erinomaisen kulutuskestävyyden ja murtolujuuden. Sen erittäin tarkka muotoilu mahdollistaa sen vakauden ylläpitämisen suurilla pyörimisnopeuksilla, pidentäen työkalun käyttöikää, vähentäen vaihtotiheyttä ja parantaen yleistä koneistustehokkuutta.
NNZZ tarjoaa erilaisia halkaisija- ja pituusyhdistelmiä, jotka tarjoavat joustavia ratkaisuja erilaisiin koneistustarpeisiin. Riippumatta siitä, onko kyseessä erittäin tarkka pieniläpimittainen poraus tai erittäin tehokas suurihalkaisijainen poraus, sopiva malli on saatavilla. Käyttäjät voivat valita vapaasti omien vaatimustensa mukaan, mikä varmistaa mukautuvuuden erilaisiin laitteisiin ja materiaaleihin optimaalisen kustannustehokkuuden saavuttamiseksi.
NNZZ-porat, jotka on suunniteltu valuraudan, pallografiittiraudan, vaihtelevan piipitoisuuden omaavien alumiiniseosten ja yleisten alumiiniseosten koneistukseen, tarjoavat optimaalisen suorituskyvyn eri materiaaleille. Suositellut leikkausnopeudet ja syöttönopeudet takaavat parhaan poraustuloksen, olipa kyseessä massatuotanto tai räätälöity koneistus.
Optimaalista käyttöä varten suositellaan 85 prosentin koeleikkausta suositelluista parametreista prosessin vakauden varmistamiseksi ennen lopullisten säätöjen tekemistä. Porauslaadun säilyttämiseksi koneistus tulee suorittaa vakaassa koneympäristössä, jossa säädelty säteittäinen juoksu on 0,02 mm tai vähemmän. Lisäksi kaikki parametrit koskevat reiän syvyyksiä, jotka eivät ylitä 5D parhaan suorituskyvyn saavuttamiseksi.
